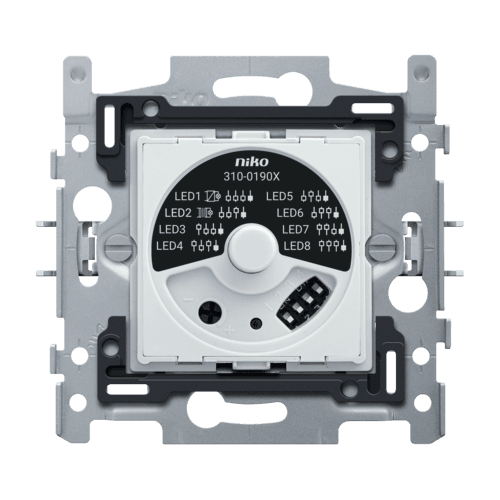

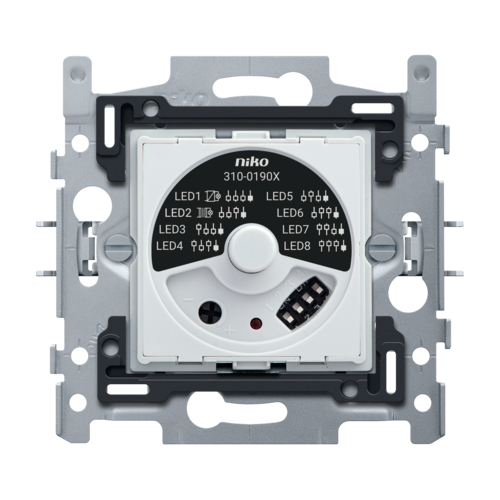

| Fonction | variateur à encastrer universel avec commande par bouton rotatif pour charges capacitives, inductives et résistives, y compris des lampes à LED et des lampes à économie d’énergie à intensité variable. Front descendant pour charges résistives et capacitives. Front montant pour charges inductives. Activation par pression sur le bouton et réglage en tournant le bouton. Le variateur peut être monté à la place d’interrupteurs unipolaires. Le variateur peut également être utilisé dans un circuit comportant plusieurs points de commande (en remplacement d’une commutation va-et-vient ou permutateur), en association avec (au maximum 5) extensions à bouton rotatif (310-0200X). Pour utilisation avec ou sans mémorisation du niveau de luminosité |
|---|
| Nombre de boutons | 1 |
|---|
| Charge minimum | 5 W |
|---|
| Charge maximum transformateur électronique | 325 VA |
|---|
| Charge maximum transformateur ferromagnétique | 325 VA |
|---|
| Charge maximum transformateur torique | 325 VA |
|---|
| Charge maximum lampes éco (CFLi) | 200 W |
|---|
| Silencieux | TRUE |
|---|
| Déparasitage TCC | ce variateur est équipé d’un antiparasitage pour signaux PLC (chutes de fréquence jusqu'à 3 Hz). Cet antiparasitage intégré est destiné a éliminer d’abord un maximum de signaux perturbateurs du réseau afin de permettre aux lampes de fonctionner de manière optimale, sans papillotement ni bourdonnement |
|---|
| Protection contre les surcharges | protection thermique contre la surcharge. Protection contre la surcharge répétitive. Fonction de réarmement automatique des protections. |
|---|
| Protection contre les courts-circuits | protection électronique contre le court-circuit |
|---|
| Diminution de la capacité | à une température ambiante dépassant 35 °C, la charge maximale diminuera de 5 % par 5 °C |
|---|
| Degré de protection | IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement |
|---|
| Résistance aux chocs | la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06 |
|---|
| Cadre de montage | épaisseur du cadre métallique : 1 mm galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage avec 4 encoches avec un logement de vis de 7 mm avec 4 logements de vis (indiqués par un symbole vis) d'un diamètre de 3 mm pour montage sur panneaux |
|---|
| Méthode de fixation | avec griffes pouvant être ouvertes par rotation à l'aide de vis à tête fendue (fente 0,8 x 5 mm), pour le montage dans une boîte d'encastrement avec surfaces de préhension profondeur d’engrènement des griffes : 31 mm les griffes se rétractent totalement lors du dévissage |
|---|
| Entraxe | assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser,...) du centre du cadre d'encastrement ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite robustesse accrue grâce aux bords repliés à l'extérieur du socle et au prolongement à l'intérieur du socle |
|---|
| Bord de montage | le cadre d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si la boîte d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si la boîte d’encastrement est enfoncée trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage comportent également 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l'enjoliveur. |
|---|
| Tension d'alimentation | 230 Vac |
|---|
| Calibre maximum du disjoncteur miniature | 16 A (limité par les règles nationales en matière d'installation) |
|---|
| Connexion filaire des bornes | bornes à vis |
|---|
| Capacité de fil des bornes | 2 x 2.5 mm² |
|---|
| Température ambiante minimum | -5 °C |
|---|
| Température ambiante maximum | +40 °C |
|---|
| Dimensions (HxLxP) | 71 mm x 73 mm |
|---|
| Quantité minimale de commande | 1 |
|---|
| type de montage | encastré |
|---|
| assemblage | élément de base |
|---|
| type de commande | bouton tournant/bouton-poussoir |
|---|
| sans halogène | Oui |
|---|
| type de raccordement | borne à vis |
|---|
| fréquence | 50 - 51 |
|---|
| qualité du matériau | autre |
|---|
| type de charge | universel |
|---|
| matériau | métal |
|---|
| type de fixation | fixation à griffes/vis |
|---|
| utilisable avec un détecteur de mouvement | Non |
|---|
| utilisable avec un bouton radio | Non |
|---|
| utilisable avec un bouton IR | Non |
|---|
| utilisable avec un détecteur de présence | Non |
|---|
| utilisable avec un bouton | Non |
|---|
| utilisable avec un interrupteur temporisé/minuteur | Non |
|---|
| tension nominale | - - 253 |
|---|
| tension de commande | - |
|---|
| section de conducteur | - |
|---|
| largeur d'appareil | 45 |
|---|
| hauteur d'appareil | 45 |
|---|
| Profondeur minimale de la boîte d'encastrement | 40 |
|---|
| Marque | Niko |
|---|
| Hauteur | 69 |
|---|
| Largeur | 80 |
|---|
| Profondeur | 75 mm |
|---|
