| Joint | la fonction est conçue pour être montée dans une boîte de montage étanche aux projections d’eau. La fonction est dotée d'une fermeture intégrale et est scellée hermétiquement sur la boîte appropriée (à commander séparément) |
|---|
| Marque | Niko |
|---|

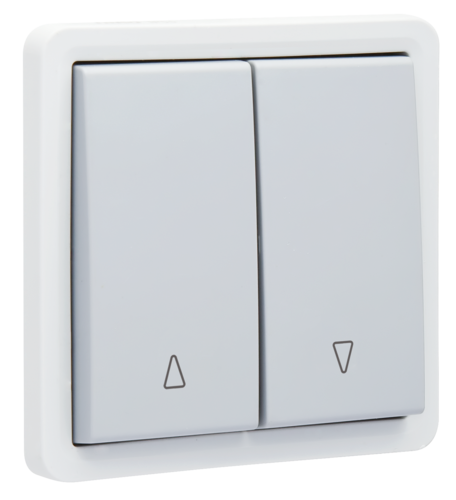

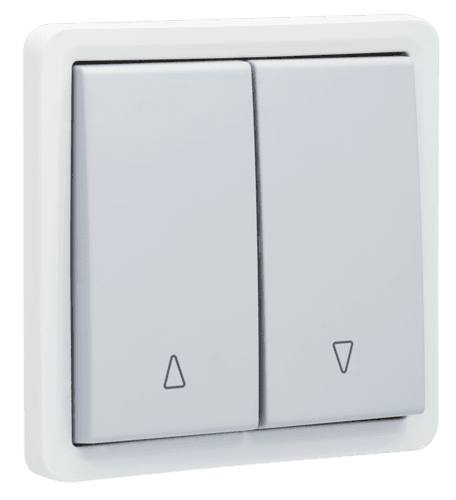

| Gravure | deux touches gravées de deux flèches. La touche de gauche porte en bas une flèche orientée vers le haut et la touche de droite porte en bas une flèche orientée vers le bas |
|---|
| Hauteur | 31 |
|---|
| Largeur | 73 |
|---|
| couleur | gris |
|---|
| Fonction | bouton-poussoir contacts en argent en forme de blocs (sans cadmium) montés en forme de croix |
|---|
| Marquage | CE |
|---|
| matériau | plastique |
|---|
| Profondeur | 73 mm |
|---|
| assemblage | montage en saillie de contrôle |
|---|
| fréquence | - |
|---|
| transparent | Non |
|---|
| sans halogène | Oui |
|---|
| Matériau socle | urée-formaldéhyde (UF) à résistance élevée à la chaleur blanc RAL9010 (par approximation) |
|---|
| type de montage | apparent |
|---|
| tension nominale | 250 |
|---|
| type de fixation | fixation à griffes/vis |
|---|
| Matériau boîtier | le bouton-poussoir/interrupteur est en polypropylène résistant aux chocs, anti-poussière, sans halogènes et auto-extinguible (UL94-V2/1,6 mm). Le bouton de commande est en ABS rigide |
|---|
| Couleur de finition | gris |
|---|
| Degré de protection | IP55 pour la combinaison fonction et boîte de montage étanche aux projections d'eau |
|---|
| Résistance chimique | testé et approuvé pour une utilisation dans des environnements avec des niveaux d'ammoniac allant jusqu'à 20 ppm |
|---|
| minuterie intégrée | Non |
|---|
| Nombre de mécanismes | 1 |
|---|
| Résistance aux chocs | la combinaison d'un mécanisme Hydro et d'une boîte en saillie ou encastrée présente une résistance aux chocs de IK07 |
|---|
| Traitement de surface | coloré dans la masse |
|---|
| Type de fil approprié | rigide (massif ou toronné) et flexible |
|---|
| avec fonction mémoire | Non |
|---|
| finition de la surface | non applicable |
|---|
| Élément d'éclairage | le socle est pourvu de 2 niches rectangulaires pour un élément d'éclairage en option niche de gauche (vue de face) : pour encliquetage d'un élément d'éclairage avec fils en option |
|---|
| Combinaison de couleurs | gris clair avec bouton gris foncé |
|---|
| Longueur de dénudation | 8 mm |
|---|
| générateur aléatoire | Non |
|---|
| Tête de vis de la borne | tête de vis mixte (vis PZ1 ou fente 0,85 x 5 mm) |
|---|
| Dégagement pour câblage | dégagement pour câblage de 21,9 mm sous le mécanisme le mécanisme est maintenu par 2 supports latéraux placés dans le boîtier un connecteur enclipsable maintient le mécanisme câblé en place |
|---|
| numéro RAL (équivalent) | 7 035 |
|---|
| Capacité de fil des bornes | 2 x 2.5 mm² |
|---|
| avec programme astronomique | Non |
|---|
| Connexion filaire des bornes | bornes à vis |
|---|
| Température ambiante maximum | 55 °C |
|---|
| Température ambiante minimum | -25 °C |
|---|
| adapté à un capteur de vent | Non |
|---|
| Quantité minimale de commande | 1 |
|---|
| Couleur NCS (par approximation) | cadre NCS S 1502 - B, bouton NCS S 3502 - B |
|---|
| Couleur RAL (par approximation) | 7035 |
|---|
| valeur crépusculaire ajustable | - |
|---|
| Marquages sur le cadre de montage | indication indélébile à l'arrière : longueur de dénudation et schéma de câblage indication indélébile à l'avant : bornes et symbole interrupteur |
|---|
| adapté à un détecteur de pluie | Non |
|---|
| Bornes avec guidage pour tournevis | chaque vis est munie d'une fente pour tournevis qui évite que le tournevis ne glisse de la tête de vis |
|---|
| valeur de protection solaire ajustable | - |
|---|
| adapté à la classe de protection (IP) | IP55 |
|---|
| Calibre maximum du disjoncteur miniature | 16 A (limité par les règles nationales en matière d'installation) |
|---|
| avec raccordement à un détecteur de groisil | Non |
|---|
| avec raccordement à un capteur de luminosité | Non |
|---|
