| Fonction | interrupteur contacts en argent en forme de blocs (sans cadmium) montés en forme de croix |
|---|
| Calibre maximum du disjoncteur miniature | 16 A (limité par les règles nationales en matière d'installation) |
|---|
| Couleur de finition | noir |
|---|
| Couleur RAL (par approximation) | 9005 |
|---|
| Traitement de surface | coloré dans la masse |
|---|

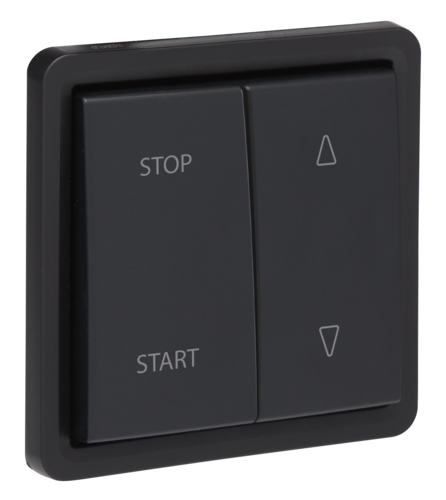

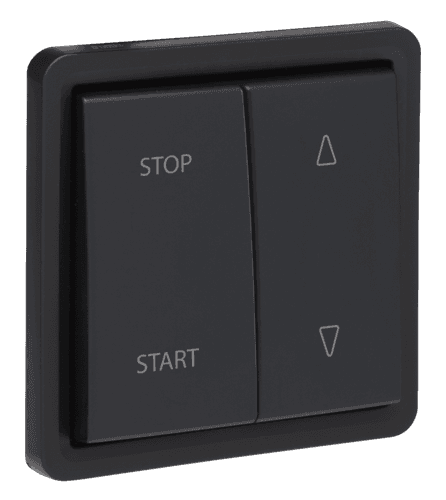

| Gravure | deux touches avec marquage ineffaçable « start », « stop » et deux flèches. La touche de gauche porte les inscriptions « stop » en haut et « start » en bas. La touche de droite porte en haut une flèche orientée vers le haut, et en bas une flèche orientée vers le bas |
|---|
| Nombre de mécanismes | 1 |
|---|
| Matériau socle | urée-formaldéhyde (UF) à résistance élevée à la chaleur blanc RAL9010 (par approximation) |
|---|
| Matériau boîtier | le bouton-poussoir/interrupteur est en polypropylène résistant aux chocs, anti-poussière, sans halogènes et auto-extinguible (UL94-V2/1,6 mm). Le bouton de commande est en ABS rigide |
|---|
| Connexion filaire des bornes | bornes à vis |
|---|
| Capacité de fil des bornes | 2 x 2.5 mm² |
|---|
| Bornes avec guidage pour tournevis | chaque vis est munie d'une fente pour tournevis qui évite que le tournevis ne glisse de la tête de vis |
|---|
| Tête de vis de la borne | tête de vis mixte (vis PZ1 ou fente 0,85 x 5 mm) |
|---|
| Type de fil approprié | rigide (massif ou toronné) et flexible |
|---|
| Longueur de dénudation | 8 mm |
|---|
| Dégagement pour câblage | dégagement pour câblage de 21,9 mm sous le mécanisme le mécanisme est maintenu par 2 supports latéraux placés dans le boîtier un connecteur enclipsable maintient le mécanisme câblé en place |
|---|
| Marquages sur le cadre de montage | indication indélébile à l'arrière : longueur de dénudation et schéma de câblage indication indélébile à l'avant : bornes et symbole interrupteur |
|---|
| Élément d'éclairage | le socle est pourvu de 2 niches rectangulaires pour un élément d'éclairage en option niche de gauche (vue de face) : pour encliquetage d'un élément d'éclairage avec fils en option |
|---|
| Joint | la fonction est conçue pour être montée dans une boîte de montage étanche aux projections d’eau. La fonction est dotée d'une fermeture intégrale et est scellée hermétiquement sur la boîte appropriée (à commander séparément) |
|---|
| Résistance chimique | testé et approuvé pour une utilisation dans des environnements avec des niveaux d'ammoniac allant jusqu'à 20 ppm |
|---|
| Température ambiante minimum | -25 °C |
|---|
| Température ambiante maximum | 55 °C |
|---|
| Degré de protection | IP55 pour la combinaison fonction et boîte de montage étanche aux projections d'eau |
|---|
| Résistance aux chocs | la combinaison d'un mécanisme Hydro et d'une boîte en saillie ou encastrée présente une résistance aux chocs de IK07 |
|---|
| Marquage | CE |
|---|
| Quantité minimale de commande | 1 |
|---|
| tension nominale | 250 |
|---|
| type de montage | apparent |
|---|
| assemblage | élément de base avec partie supérieure de boîtier |
|---|
| type de commande | bouton-poussoir |
|---|
| couleur | noir |
|---|
| modèle | autre |
|---|
| sans halogène | Oui |
|---|
| courant nominal assigné | 10 |
|---|
| zone de texte/surface d'inscription | Non |
|---|
| qualité du matériau | autre |
|---|
| matériau | plastique |
|---|
| type de fixation | encliqueter |
|---|
| nombre de touches | 2 |
|---|
| numéro RAL (équivalent) | 9 005 |
|---|
| utilisation mécanique possible | Oui |
|---|
| transparent | Non |
|---|
| finition de la surface | mat |
|---|
| utilisation électronique possible | Non |
|---|
| adapté à la classe de protection (IP) | IP55 |
|---|
| type de raccordement | borne à vis |
|---|
| Marque | Niko |
|---|
| Hauteur | 30 |
|---|
| Largeur | 75 |
|---|
| Profondeur | 75 mm |
|---|
