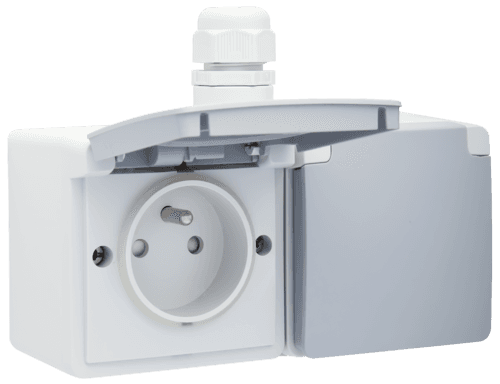

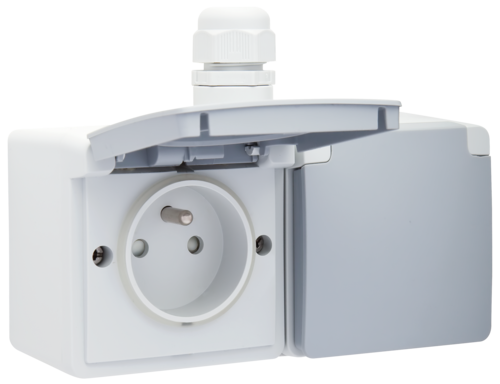

| Hinged lid | Prévu d’une coiffe de protection à charnière s’ouvrant vers le haut. Un ressort et un crochet de fixation maintiennent la coiffe de protection en position fermée |
|---|
| Calibre maximum du disjoncteur miniature | 16 A (1,5 mm²) / 20 A (2,5 mm²) (limité par les règles nationales en matière d'installation) |
|---|
| Joint | la fonction est conçue pour être montée dans une boîte de montage étanche aux projections d’eau. La fonction est dotée d'une fermeture intégrale et est scellée hermétiquement sur la boîte appropriée (à commander séparément) |
|---|
| Nombre de mécanismes | 2 |
|---|
| Matériau socle | urée-formaldéhyde (UF) à résistance élevée à la chaleur blanc RAL9010 (par approximation) |
|---|
| Matériau boîtier | la boîte est en polypropylène résistant aux chocs, anti-poussière, sans halogènes et auto-extinguible (UL94-V2/1,6 mm). Le couvercle de protection est en ABS rigide |
|---|
| Matériau mise à la terre | broche de terre en laiton massif nickelé. |
|---|
| Matériau boîte en saillie | La prise de courant est en polypropylène résistant aux chocs, anti-poussière, sans halogènes et auto-extinguible (UL94-V2/1,6 mm). Le couvercle de protection est en acrylonitrile butadiène styrène (ABS) indéformable. |
|---|
| Couleur de finition | gris |
|---|
| Couleur RAL (par approximation) | 7044 |
|---|
| Couleur NCS (par approximation) | prise de courant NCS S 1502 - B, clapet NCS S 3502 - B |
|---|
| Traitement de surface | coloré dans la masse |
|---|
| Dégagement pour câblage | dégagement pour câblage de 15,7 mm sous le mécanisme le mécanisme est maintenu par 2 supports latéraux placés dans le boîtier un connecteur enclipsable maintient le mécanisme câblé en place |
|---|
| Entrée | une entrée M20 avec presse-étoupe |
|---|
| Connexion filaire des bornes | bornes à vis |
|---|
| Capacité de fil des bornes | 4 x 2.5 mm² |
|---|
| Emplacement des bornes | haut du socle |
|---|
| Type de fil approprié | rigide (massif ou toronné) et flexible |
|---|
| Bornes avec vis imperdables | chaque bloc de connexion est muni de cages à ressort avec vis imperdables |
|---|
| Bornes avec guidage pour tournevis | chaque vis est munie d'une fente pour tournevis qui évite que le tournevis ne glisse de la tête de vis |
|---|
| Tête de vis de la borne | tête de vis mixte (vis PZ2 ou fente 1 x 5,5 mm) |
|---|
| Longueur de dénudation | 14 mm |
|---|
| Marquages sur le cadre de montage | indication indélébile à l'arrière : longueur de dénudation |
|---|
| Résistance chimique | testé et approuvé pour une utilisation dans des environnements avec des niveaux d'ammoniac allant jusqu'à 20 ppm |
|---|
| Température ambiante minimum | -25 °C |
|---|
| Température ambiante maximum | +55 °C |
|---|
| Degré de protection | IP55 pour la combinaison d'une prise de courant et d'une boîte de montage étanche aux projections d’eau |
|---|
| Résistance aux chocs | la combinaison d'un mécanisme Hydro et d'une boîte en saillie ou encastrée présente une résistance aux chocs de IK07 |
|---|
| Marquage | CE |
|---|
| Quantité minimale de commande | 1 |
|---|
| courant nominal | 16 |
|---|
| tension nominale | 250 |
|---|
| type de montage | apparent |
|---|
| couleur | gris |
|---|
| modèle | broche de contact de protection |
|---|
| sans halogène | Oui |
|---|
| nombre d'unités | 2 |
|---|
| verrouillable | Non |
|---|
| avec couvercle à charnière | Oui |
|---|
| type de raccordement | borne à vis |
|---|
| avec lampe de signalisation | Non |
|---|
| nombre de phases | 2 |
|---|
| protection accrue contre les contacts accidentels | Oui |
|---|
| fréquence | - |
|---|
| Avec dispositif on/off | Non |
|---|
| contact de protection | Oui |
|---|
| zone de texte/surface d'inscription | Non |
|---|
| mécanisme d'éjection | Non |
|---|
| qualité du matériau | thermoplastique |
|---|
| prise inclinée ou inclinable | Non |
|---|
| protection contre les surtensions | Non |
|---|
| alimentation spéciale | sans alimentation spéciale |
|---|
| matériau | plastique |
|---|
| type de fixation | fixation avec vis |
|---|
| impression/marquage | autre |
|---|
| numéro RAL (équivalent) | 7 035 |
|---|
| transparent | Non |
|---|
| finition de la surface | mat |
|---|
| avec microfusible | Non |
|---|
| adapté à la classe de protection (IP) | IP55 |
|---|
| largeur d'appareil | 145 |
|---|
| hauteur d'appareil | 73 |
|---|
| profondeur d'appareil | 62 |
|---|
| nombre de prises commutables | 2 |
|---|
| avec éclairage fonctionnel | Non |
|---|
| avec éclairage d'orientation | Non |
|---|
| avec alimentation USB incorporée | Non |
|---|
| Nombre de contacts actifs (ronds) | 2 |
|---|
| Nombre de contacts actifs (plats) | 0 |
|---|
| Broche ronde de protection de mise à la terre | Oui |
|---|
| Traitement antibactérien | Non |
|---|
| Marque | Niko |
|---|
| Hauteur | 61 |
|---|
| Largeur | 113 |
|---|
| Profondeur | 145 mm |
|---|
