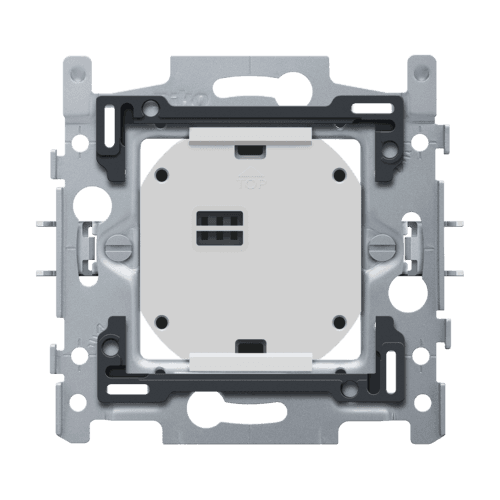

| Fonction | le détecteur de mouvement intérieur détecte les mouvements d'une source de chaleur et active ou désactive des fonctions de l'installation Niko Home Control. Le détecteur de mouvement intérieur utilise la technologie des infrarouges passifs (PIR) pour détecter les mouvements d'une source de chaleur. Lorsqu'il détecte un mouvement, il active ou désactive des fonctions de l'installation Niko Home Control. Attribuez ces fonctions lors de la programmation de l'installation, en les liant à l'adresse unique de chaque détecteur de mouvement intérieur. Si une personne pénètre dans la zone de détection, le comportement de démarrage est exécuté. Si la personne quitte la zone de détection ou ne bouge plus dans cette zone (10 s après la dernière détection), le comportement d'arrêt est exécuté. Le détecteur de mouvement intérieur possède également un mode manuel. Dans ce cas, il se comporte comme si le mouvement était permanent. Pour activer ou désactiver ce mode, appuyez sur le bouton du mode manuel. Si vous ne désactivez pas le mode manuel, la fonction liée au détecteur de mouvement reste active pendant 4 heures. Le détecteur de mouvement intérieur se compose de deux parties : le capteur (XXX-55511) et le socle (550-2021X). Fixez celui-ci sur une boîte d'encastrement standard avec vis. La distance de détection maximale est de 8 m. Le potentiomètre qui se trouve sous le couvercle du capteur permet de régler la sensibilité à la lumière |
|---|
| Mise en service méthode 1 | logiciel de programmation Niko Home Control |
|---|
| Luminosité de déclenchement minimale | 10 lx |
|---|
| Luminosité de déclenchement maximale | 1 000 lx |
|---|
| Portée de détection (PIR) | 8 m à partir d'une hauteur de 1 m |
|---|
| Angle de détection horizontal | 180° |
|---|
| Angle de détection vertical | 60° |
|---|

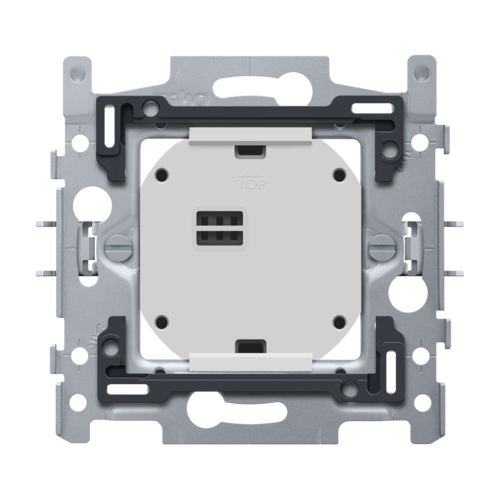

| Cadre de montage | épaisseur du cadre métallique : 1 mm galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage avec 4 encoches avec un logement de vis de 7 mm avec 4 logements de vis (indiqués par un symbole vis) d'un diamètre de 3 mm pour montage sur panneaux |
|---|
| Profondeur minimale d'encastrement | 16,2 mm |
|---|
| Méthode de fixation | avec griffes pouvant être ouvertes par rotation à l'aide de vis à tête fendue (fente 0,8 x 5 mm), pour le montage dans une boîte d'encastrement avec surfaces de préhension profondeur d’engrènement des griffes : 31 mm les griffes se rétractent totalement lors du dévissage |
|---|
| Entraxe | assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser,...) du centre du cadre d'encastrement ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite robustesse accrue grâce aux bords repliés à l'extérieur du socle et au prolongement à l'intérieur du socle |
|---|
| Bord de montage | le cadre d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si la boîte d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si la boîte d’encastrement est enfoncée trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage comportent également 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l'enjoliveur. |
|---|
| Bornes de raccordement | 2 bornes de raccordement |
|---|
| Capacité de fil des bornes | 1 mm² (min. 0.5 mm²) |
|---|
| Connexion filaire des bornes | bornes à vis |
|---|
| Tension d'alimentation | 26 Vdc |
|---|
| Commande manuelle | vous pouvez également allumer et éteindre manuellement l'éclairage à l'aide du bouton-poussoir sur l'appareil. Après quatre heures, la lumière s'éteint automatiquement |
|---|
| Degré de protection | IP20 |
|---|
| Dimensions (HxLxP) | 71 mm x 73 mm x 20,2 mm |
|---|
| Marquage | CE |
|---|
| Quantité minimale de commande | 1 |
|---|
| type de montage | encastré |
|---|
| modèle | détecteur de mouvement |
|---|
| traitement de surface | laqué |
|---|
| longueur de portée max. | 8 |
|---|
| largeur de portée max. | 8 |
|---|
| système de bus KNX | Non |
|---|
| système de bus radio | Non |
|---|
| système de bus Powernet | Non |
|---|
| couplage au bus inclus | Oui |
|---|
| matériau | plastique |
|---|
| autres systèmes de bus | NHC |
|---|
| système de bus LON | Non |
|---|
| fonction d'apprentissage avec luminosité de déclenchement | Non |
|---|
| transparent | Non |
|---|
| finition de la surface | mat |
|---|
| retard à la coupure par auto-apprentissage | Non |
|---|
| hauteur de montage optimale | 1,10 |
|---|
| système de bus KNX-radio | Non |
|---|
| radio bidirectionnelle | Non |
|---|
| Marque | Niko |
|---|
| Hauteur | 66 |
|---|
| Largeur | 76 |
|---|
| Profondeur | 78 mm |
|---|
