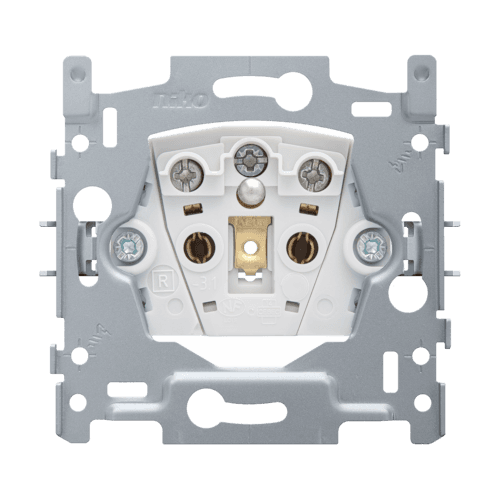

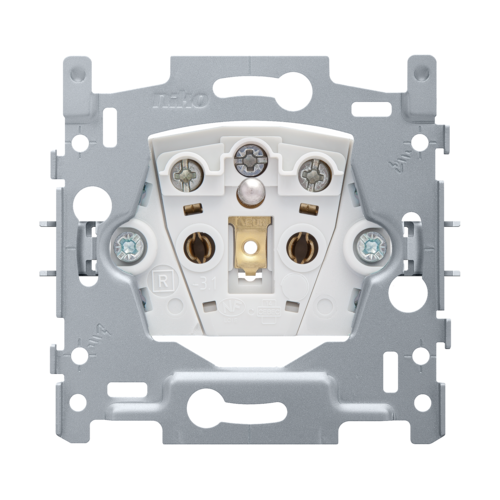

| Obturateurs de protection | muni d’obturateurs de protection. Ceux-ci permettent le contact après l’introduction simultanée des broches d’une fiche, mais empêchent le contact de se faire si une seule broche est enfoncée ou si les deux broches ne sont pas introduites simultanément |
|---|
| Courant nominal | 16 A |
|---|
| Gamme design | Niko Original Niko Intense Niko Pure |
|---|
| Calibre maximum du disjoncteur miniature | 16 A (1,5 mm²) / 20 A (2,5 mm²) (limité par les règles nationales en matière d'installation) |
|---|
| Degré de protection | la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente un degré de protection IP21D. |
|---|
| Résistance aux chocs | la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06 |
|---|
| Matériau socle | urée-formaldéhyde (UF) à résistance élevée à la chaleur blanc RAL9010 (par approximation) |
|---|
| Type de mise à la terre | broche de terre |
|---|
| Cadre de montage | épaisseur du cadre métallique : 1 mm galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage avec 4 encoches avec un logement de vis de 7 mm avec 4 logements de vis (indiqués par un symbole vis) d'un diamètre de 3 mm pour montage sur panneaux |
|---|
| Profondeur minimale d'encastrement | 21 mm |
|---|
| Type de boîte d'encastrement requis | - profondeur : min. 40 mm (dégagement pour câblage inclus) fixation par griffe/vis : 60 mm diamètre intérieur de la boîte : 60 mm entraxe horizontal des boîtes multiples : 71 mm entraxe vertical des boîtes multiples : 60 mm |
|---|
| Méthode de fixation | montage facile dans une boîte d’encastrement avec surfaces de préhension avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (Pz2 ou encoche 1 x 5,5 mm) pour montage dans une boîte d'encastrement avec surfaces de préhension profondeur d’engrènement des griffes : 23,5 mm les griffes se rétractent totalement lors du dévissage |
|---|
| Entraxe | assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser,...) du centre du cadre d'encastrement ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite robustesse accrue grâce aux bords repliés à l'extérieur du socle et au prolongement à l'intérieur du socle |
|---|
| Bord de montage | (7 x 2,5 mm) dans le cadre de montage qui, si la boîte d’encastrement dépasse du plâtrage, peuvent compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur. |
|---|
| Connexion filaire des bornes | bornes à vis |
|---|
| Capacité de fil des bornes | 2 x 2.5 mm² |
|---|
| Capacité de fil mise à la terre | 2 x 2,5 mm² + 2 x 4 mm² |
|---|
| Type de fil approprié | rigide (massif ou toronné) et flexible |
|---|
| Emplacement des bornes | haut du socle |
|---|
| Bornes avec vis imperdables | chaque bloc de connexion est muni de cages à ressort avec vis imperdables |
|---|
| Bornes avec guidage pour tournevis | chaque vis est munie d'une fente pour tournevis qui évite que le tournevis ne glisse de la tête de vis |
|---|
| Tête de vis de la borne | tête de vis mixte (vis PZ2 ou fente 1 x 5,5 mm) |
|---|
| Longueur de dénudation | 14 mm |
|---|
| Marquages sur le cadre de montage | indication indélébile à l'arrière : longueur de dénudation |
|---|
| Température ambiante minimum | -5 °C |
|---|
| Température ambiante maximum | +40 °C |
|---|
| Dimensions (HxLxP) | 71 mm x 73 mm |
|---|
| Marquage | CE |
|---|
| Quantité minimale de commande | 1 |
|---|
| tension nominale | 250 |
|---|
| type de montage | encastré |
|---|
| modèle | broche de contact de protection |
|---|
| sans halogène | Oui |
|---|
| nombre d'unités | 1 |
|---|
| verrouillable | Non |
|---|
| avec couvercle à charnière | Non |
|---|
| type de raccordement | borne à vis |
|---|
| avec lampe de signalisation | Non |
|---|
| nombre de phases | 2 |
|---|
| protection accrue contre les contacts accidentels | Oui |
|---|
| fréquence | - |
|---|
| contact de protection | Oui |
|---|
| zone de texte/surface d'inscription | Non |
|---|
| mécanisme d'éjection | Non |
|---|
| qualité du matériau | thermoplastique |
|---|
| protection contre les surtensions | Non |
|---|
| alimentation spéciale | sans alimentation spéciale |
|---|
| matériau | plastique |
|---|
| type de fixation | fixation à griffes/vis |
|---|
| impression/marquage | autre |
|---|
| transparent | Non |
|---|
| avec microfusible | Non |
|---|
| adapté à la classe de protection (IP) | IP41 |
|---|
| largeur d'appareil | 73 |
|---|
| hauteur d'appareil | 73 |
|---|
| profondeur d'appareil | 45 |
|---|
| nombre de prises commutables | 1 |
|---|
| avec éclairage fonctionnel | Non |
|---|
| avec éclairage d'orientation | Non |
|---|
| avec alimentation USB incorporée | Non |
|---|
| Nombre de contacts actifs (ronds) | 1 |
|---|
| Nombre de contacts actifs (plats) | 0 |
|---|
| Broche ronde de protection de mise à la terre | Oui |
|---|
| Profondeur minimale de la boîte d'encastrement | 21 |
|---|
| Traitement antibactérien | Non |
|---|
| Marque | Niko |
|---|
| Hauteur | 28 |
|---|
| Largeur | 73 |
|---|
| Profondeur | 62 mm |
|---|
